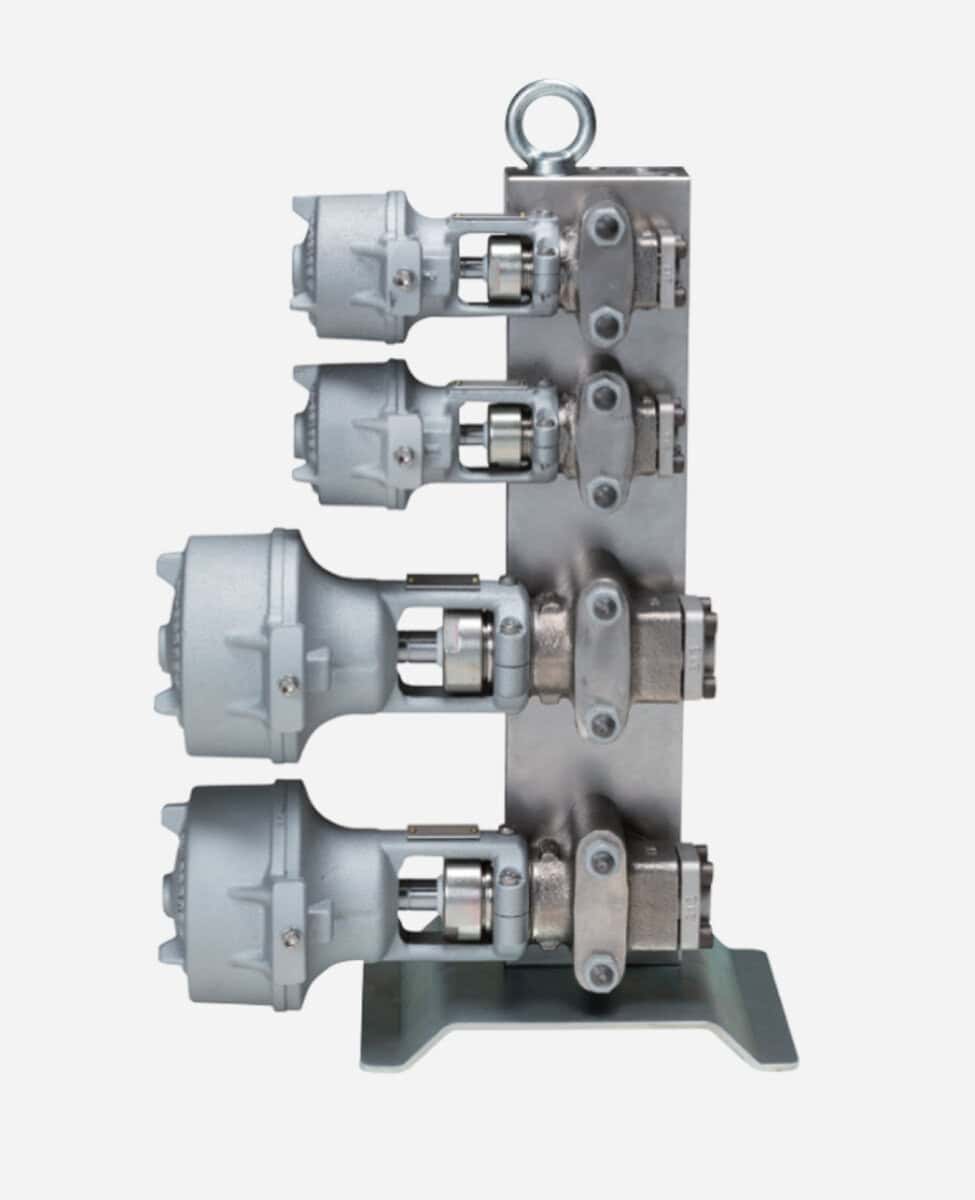

Menghadirkan katup piston 2/3-way berperforma tinggi yang dirancang khusus untuk lingkungan kerja mesin cetak ban (tire curing press) yang menuntut. Katup ini menggunakan silinder udara single spring-return untuk menjalankan fungsi buka-tutup (2-way) atau perpindahan jalur (3-way) pada fluida kritis seperti uap, nitrogen, dan air bertekanan tinggi.
Informasi Produk
1. Aplikasi
Dirancang secara khusus untuk sistem tekanan internal/eksternal, sistem hidrolik air, dan sistem udara pada mesin cetak ban.
2. Teknologi Segel
Dikembangkan melalui pengujian praktis selama bertahun-tahun, katup ini menggunakan segel lunak (soft seals) khusus untuk memberikan performa segel uap yang unggul dibandingkan segel logam tradisional.
3. Pemeliharaan
Desain produk berfokus pada kemudahan servis, memungkinkan pembongkaran yang mudah dan penggantian suku cadang langsung di lokasi.
4. Kepatuhan Standar
Katup utama dirancang sesuai dengan peringkat tekanan dan suhu ANSI/ASME B 16.34, serta kompatibel dengan standar JIS dan DIN.
Spesifikasi Produk
1. Fluida yang Kompatibel
Uap (Steam), Gas N2o, Udara, serta Air Panas & Dingin.
2. Tekanan Kerja Maksimum
Hingga 3,2 MPa (bervariasi tergantung pada port dan konfigurasi).
3. Suhu Kerja Maksimum
Standar hingga 205°C, dengan opsi khusus suhu tinggi hingga 240°C.
4. Tekanan Udara Operasional
0,25 hingga 0,35 MPa.
5. Ukuran Nominal
Tersedia mulai dari DN8 (1/4 inci) hingga DN80 (3 inci).
Koneksi Ujung
Tersedia dalam tipe Ulir (Threaded: Rc, NPT) dan tipe Flensa (Flanged: JIS 20K, ASME Class 300, DIN PN40).
Material
Badan katup umumnya terbuat dari SCS13 (baja tahan karat) dengan batang (stem) SUS403 berlapis krom keras.
Keunggulan Menggunakan
Rocky Ichimaru
1. Operasi Bebas Kebocoran Jangka Panjang
Menggunakan struktur gland khusus dengan PTFE V-packing dan pegas pengencang otomatis yang menghilangkan kebutuhan penyetelan manual.
2. Performa Segel Luar Biasa
Penggunaan material carbon fiber reinforced PTFE pada dudukan katup memastikan segel berkualitas tinggi tetap terjaga meski di bawah suhu dan tekanan ekstrem.
3. Masa Pakai Komponen yang Lebih Lama
Silinder udara menggunakan segel PTFE asli dengan pegas untuk ketahanan panas dan masa pakai lama tanpa memerlukan perangkat pelumasan udara.
4. Pemeliharaan yang Disederhanakan
Inovasi seperti pemasangan silinder tipe bayonet dan baut tegangan yang tidak memerlukan alat khusus (jig) mengurangi waktu dan kerumitan perawatan.
5. Keandalan Yang Terbukti
Katup ini diakui secara global dalam menjaga kualitas pencetakan ban yang konsisten melalui performa nyata di pabrik ban di seluruh dunia
